Размеры, шероховатость, допуски
Найдёт размеры, вписанные вручную, радиус на отверстии вместо диаметра, пропущенную ширину детали, отсутствие шероховатости и общих допусков, ошибки в штампе — обозначение, материал без сортамента, масштаб.
Telegram-бот · ГОСТ 2.104 · 2.109 · 2.307 · 2.309 · Р 2.106
Нормоконтроль чертежа за минуту — до того, как его увидит нормоконтролёр
Пришлите чертёж в PDF или фото листа. ГостСкан проверит оформление по ЕСКД, обведёт ошибки на листе и объяснит каждую со ссылкой на ГОСТ.
3 листабесплатно каждый месяц
~1 минна чертёж детали или фото
5видов документов

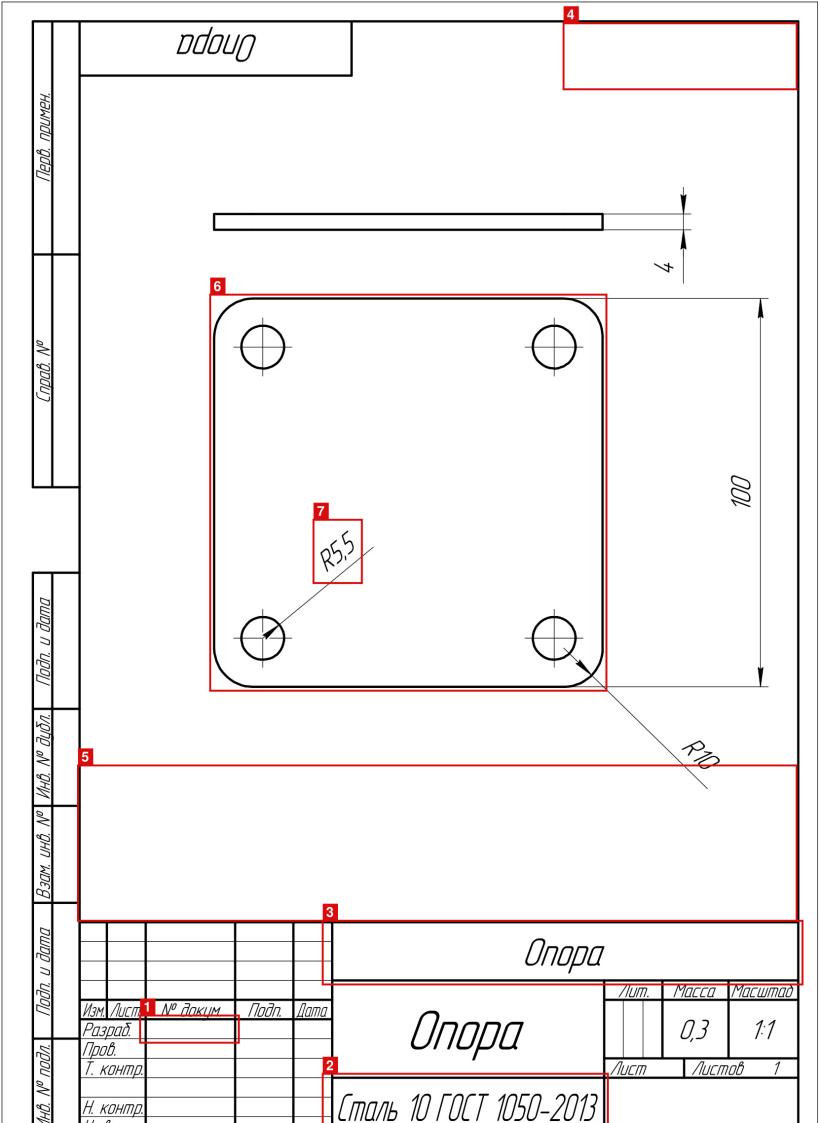

- 1ошибкаНе указана фамилия разработчика.ГОСТ 2.104
- 2замечаниеВ материале только марка стали. Для детали из листа пишут сортамент: «Лист 4 ГОСТ 19903-2015 / Сталь 10 ГОСТ 1050-2013».ГОСТ 2.109
- 3ошибкаВ графе обозначения записано «Опора» — это наименование, а не обозначение документа.ГОСТ 2.104; ГОСТ 2.201
- 4ошибкаНет знаков шероховатости — ни у поверхностей, ни общего знака в правом верхнем углу.ГОСТ 2.309
- 5замечаниеНе указаны общие допуски: «Общие допуски по ГОСТ 30893.1-m».ГОСТ 30893.1
- 6ошибкаПо горизонтали нет ни одного размера — не задана ширина детали (около 100 мм).ГОСТ 2.307
- 7ошибкаРадиус «R5,5» на отверстии. Окружность размечают диаметром: «4 отв. ⌀11».ГОСТ 2.307
Наведите на замечание — на листе подсветится его место.
Что можно прислать
По одному листу или комплектом в архиве — так, как документы сдают на нормоконтроль.
Спецификация по ГОСТ Р 2.106
Разделы идут в нужном порядке, позиции не пропущены и не повторяются, стандартные изделия записаны по ГОСТ → ОСТ → СТО и по алфавиту, материалы — по видам, у документов нет позиций.
Сверка спецификаций с чертежами
Совпадают ли обозначения, наименования и форматы, на всё ли есть чертежи, нет ли лишних и опечаток.
Вопрос по ГОСТ
«Какой ГОСТ на спецификацию?», «Как записать сортамент?» — ответ со ссылкой на стандарт. А 10 минут после проверки — вопросы про ваш лист.
Снимок листа
Основная надпись, шероховатость, допуски, выносные элементы без масштаба, запись отклонений. Подойдёт и учебный лист на миллиметровке.
Паспорт изделия
Незаполненные места шаблона, разделы, содержание, ссылки, свидетельство о приёмке, остатки от чужих паспортов.
Чем отличается от нормоконтроля на заказ
Честно: бот проверяет оформление и размеры, а не конструкцию. Зато сразу и в разы дешевле.
| Нормоконтроль на заказ | ГостСкан | |
|---|---|---|
| Цена за лист | 250–300 ₽ | 5–19 ₽ за лист PDF в зависимости от тарифа, фото — 2 листа; 3 листа в месяц бесплатно |
| Когда будет результат | по договорённости | секунды — минута, в любое время |
| Ошибки отмечены на листе | да | да, с номерами и ссылкой на ГОСТ |
| Основная надпись, шероховатость, допуски, размеры | да | да |
| Виды, разрезы, конструкция детали | да | нет |
Цены на нормоконтроль на заказ — по открытым прайсам студенческих сервисов, 2026.
Тарифы
Лист — страница PDF или документ Word; фото — 2 листа, его читает нейросеть. Листы начисляются сразу после оплаты.
0 ₽ каждый месяц
- 3 листа: три чертежа PDF или фото и чертёж
- до 30 вопросов по ГОСТ в день
от 19 ₽
1 лист19 ₽
5 листов79 ₽
10 листов149 ₽
30 листов349 ₽
490 ₽ в месяц
«Студент» — 50 листов490 ₽
«Конструкторское бюро» — 500 листов2490 ₽
Выгоднее пакетов, если проверяете больше 35 листов в месяц. Продлите до конца срока — неиспользованные листы сохранятся.
ОформитьОплата картой на сайте появится вместе с личным кабинетом. Сейчас тариф можно оплатить в Telegram-боте.
Вопросы
Что бот умеет и чего не умеет.
Бот заменяет нормоконтролёра?
Нет. Он находит типовые ошибки оформления, которые нормоконтролёр отмечает чаще всего, — до того, как вы понесёте лист на подпись. Виды, разрезы и конструкцию он не проверяет.
По каким стандартам проверяет?
ГОСТ 2.104, 2.109, 2.201, 2.302, 2.304, 2.307, 2.309, Р 2.106 и 30893.1 — основная надпись, требования к чертежам, обозначения, масштабы, шрифты, размеры, шероховатость, спецификации, общие допуски.
Что делать, если бот ошибся?
Под каждым отчётом есть кнопка «Бот ошибся» — опишите, что не так. По таким случаям правила дорабатываются. А 10 минут после проверки можно просто спросить бота про лист.
Чертёж не из КОМПАСа — подойдёт?
Да, PDF из любой CAD-программы с текстовым слоем. Скан без текста бот пока не читает — пришлите такой лист фотографией.
Кто читает фото?
Снимок и подсказки о недостающих размерах обрабатывает внешняя нейросеть, а ошибки ищут правила бота. Подсказки помечены — проверьте их по чертежу.
Как оплатить?
Картой — на сайте, когда заработает личный кабинет со входом через Telegram. Сейчас — в Telegram-боте: «Тарифы» → кнопка с нужным пакетом. Вопросы по оплате — команда /paysupport.
Проверьте свой чертёж
Первые 3 листа в месяц — бесплатно, без регистрации.
